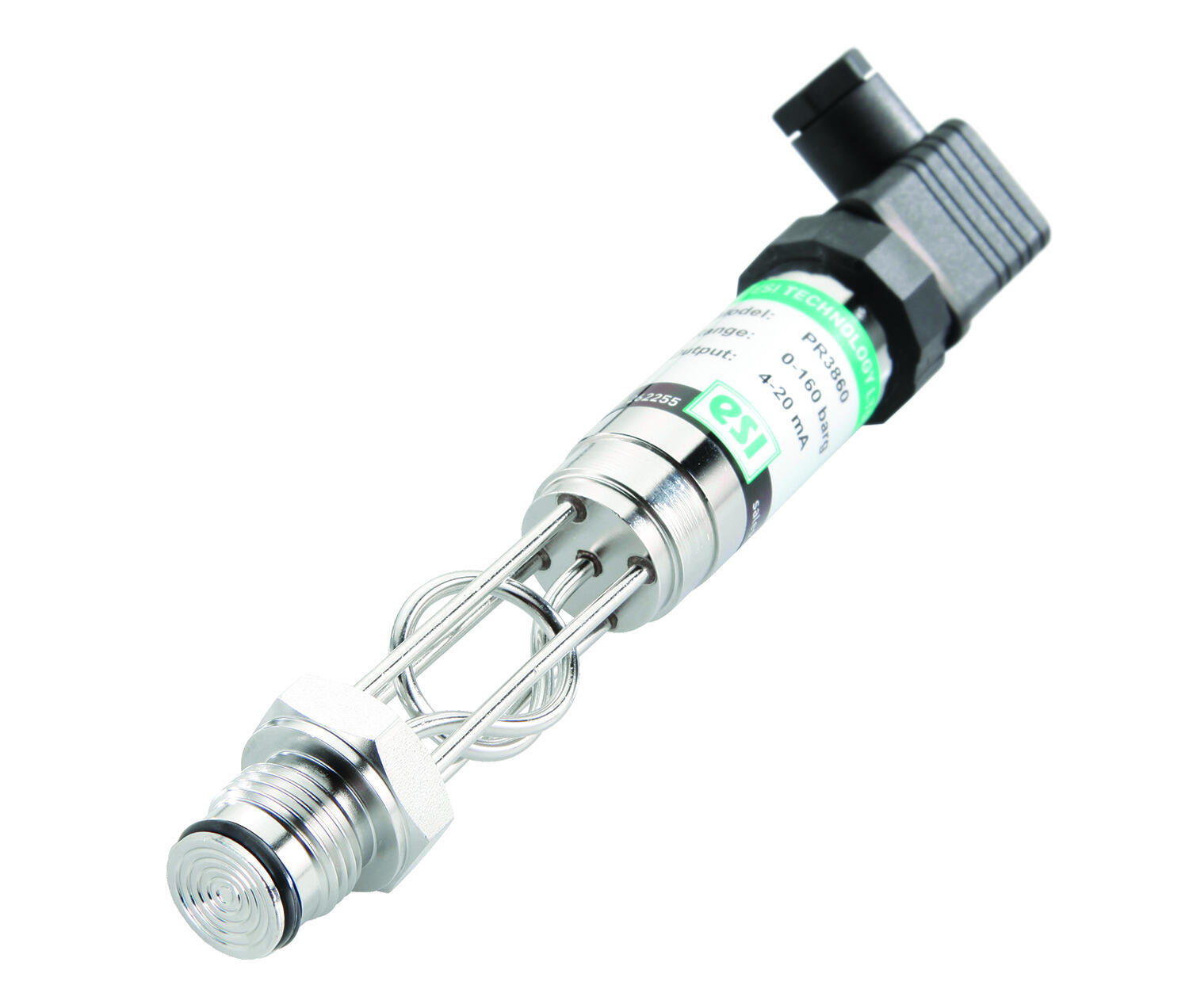

ESI - PR3860 - High Temperature Sensor

The PR3860 high temperature pressure transmitter has been designed to meet the requirements of the majority of industrial pressure measurement applications where a hygienic flush diaphragm connection is required.Suitable for use at media temperature up to

250°C. Typical applications include food processing, pharmaceutical and petrochemical. The flush membrane can be easily cleaned for long term reliability and outstanding performance. The PR3860 offers a stable and accurate output signal of 4-20 mA with options for 0-5 Vdc, 0-10 Vdc, 0-20 mA and other output signals. Electrical connection is via a detachable DIN connector allowing easy access to zero and span adjustment. Pressure ranges available from 0-10 bar to 0-400 bar.

Optional weldable boss is available to ensure flush-face installation of transmitter to tanks and pipe-work.



An optional ATEX and IECEx approved version of this product is available for explosion protection for flammable gases (zone 0), dusts (zone 20) and mining areas (group I M1).

  • Thick film sensor technology for long service life
  • Pressure ranges up to 400 bar
  • Up to 250°C media temperature option
  • Easy clean flush membrane to prevent clogging

Selected variant

Avaible in several variants

Selected variant

Specifications

Ambient temperature -20..85°C
Approvals CE, IEC
Electrical connection DIN A 43650
EMC EN61000-6-2, EN61000-6-4
Linearity ≤±0.3% BSFL
Materials Wetted Parts Stainless steel 316L
Media temperature 0..205°C
Output 4-20 mA
Overpressure protection 15 bar
Pressure Range Max 10
Pressure Range Min 0
Pressure reference Gauge
Process connection G1/2" flush diaphragm
Sensor technology Ceramic thick film
Storage temperature 5..40°C
Supply voltage 13-36 V DC

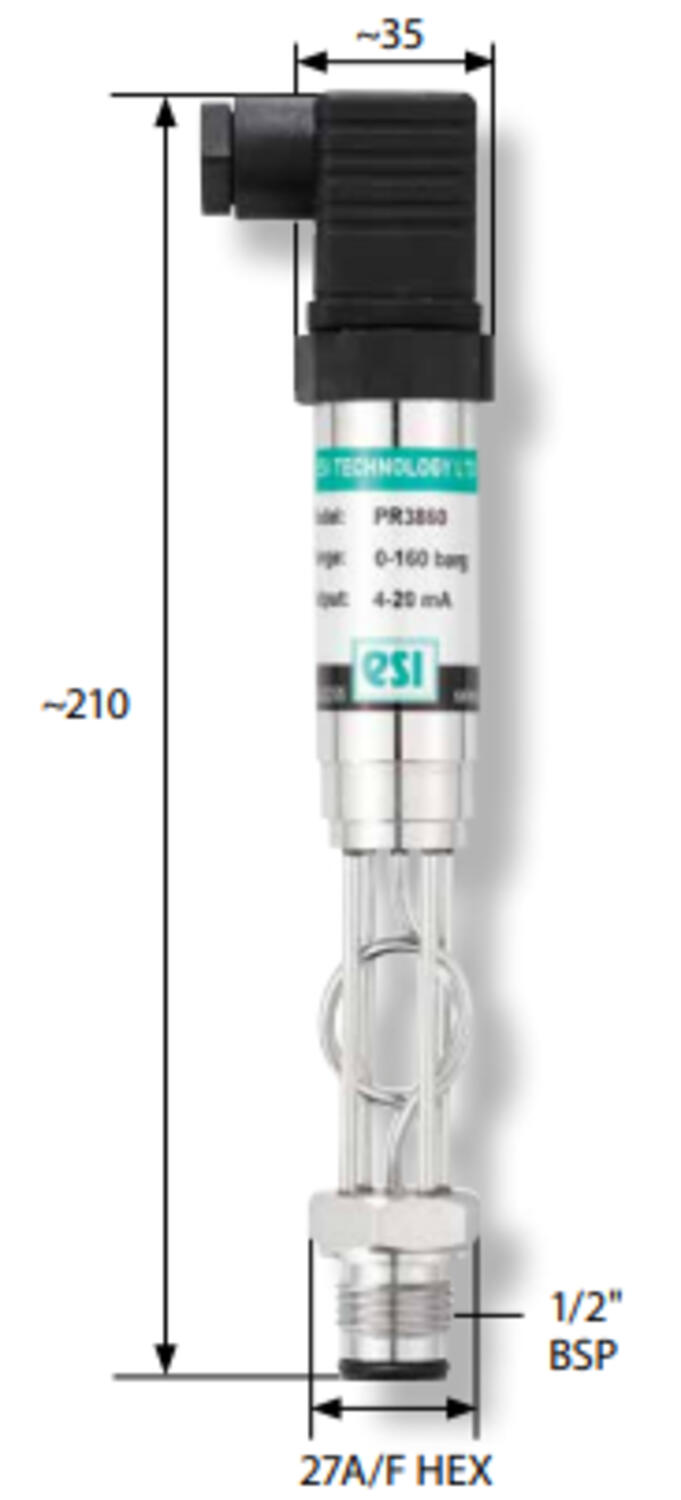

Measurements and connections

Product description

The PR3860 high temperature pressure transmitter has been designed to meet the requirements of the majority of industrial pressure measurement applications where a hygienic flush diaphragm connection is required.Suitable for use at media temperature up to

250°C. Typical applications include food processing, pharmaceutical and petrochemical. The flush membrane can be easily cleaned for long term reliability and outstanding performance. The PR3860 offers a stable and accurate output signal of 4-20 mA with options for 0-5 Vdc, 0-10 Vdc, 0-20 mA and other output signals. Electrical connection is via a detachable DIN connector allowing easy access to zero and span adjustment. Pressure ranges available from 0-10 bar to 0-400 bar.

Optional weldable boss is available to ensure flush-face installation of transmitter to tanks and pipe-work.



An optional ATEX and IECEx approved version of this product is available for explosion protection for flammable gases (zone 0), dusts (zone 20) and mining areas (group I M1).

Accessories

My favourites Articles Atex Approvals Atex approved Electrical connection Output Overpressure protection Pressure Range Max Supply voltage Price
DIN A 43650
4-20 mA
15 bar
10
13-36 V DC
DIN A 43650
4-20 mA
37.5 bar
25
13-36 V DC
DIN A 43650
4-20 mA
90 bar
60
13-36 V DC
DIN A 43650
4-20 mA
150 bar
100
13-36 V DC
DIN A 43650
4-20 mA
375 bar
250
13-36 V DC
DIN A 43650
4-20 mA
600 bar
400
13-36 V DC
1M Cable outlet screened
4-20 mA
15 bar
10
13-36 V DC
1M Cable outlet screened
4-20 mA
37.5 bar
25
13-36 V DC
1M Cable outlet screened
4-20 mA
90 bar
60
13-36 V DC
1M Cable outlet screened
4-20 mA
150 bar
100
13-36 V DC
1M Cable outlet screened
4-20 mA
375 bar
250
13-36 V DC
1M Cable outlet screened
4-20 mA
600 bar
400
13-36 V DC
M12
4-20 mA
15 bar
10
13-36 V DC
M12
4-20 mA
37.5 bar
25
13-36 V DC
M12
4-20 mA
90 bar
60
13-36 V DC
M12
4-20 mA
150 bar
100
13-36 V DC
M12
4-20 mA
375 bar
250
13-36 V DC
M12
4-20 mA
600 bar
400
13-36 V DC
1M Cable outlet screened (IP67)
4-20 mA
15 bar
10
13-36 V DC
1M Cable outlet screened (IP67)
4-20 mA
37.5 bar
25
13-36 V DC
1M Cable outlet screened (IP67)
4-20 mA
90 bar
60
13-36 V DC
1M Cable outlet screened (IP67)
4-20 mA
150 bar
100
13-36 V DC
1M Cable outlet screened (IP67)
4-20 mA
375 bar
250
13-36 V DC
1M Cable outlet screened (IP67)
4-20 mA
600 bar
400
13-36 V DC
Ex II 1 D Ex ia IIIC T135 °C Da, Ex II 1 G Ex ia IIC T4 Ga, Ex I M 1 Ex ia I Ma
Yes
DIN A 43650
4-20 mA
15 bar
10
13-36 V DC
Ex II 1 D Ex ia IIIC T135 °C Da, Ex II 1 G Ex ia IIC T4 Ga, Ex I M 1 Ex ia I Ma
Yes
DIN A 43650
4-20 mA
37.5 bar
25
13-36 V DC
Ex II 1 D Ex ia IIIC T135 °C Da, Ex II 1 G Ex ia IIC T4 Ga, Ex I M 1 Ex ia I Ma
Yes
DIN A 43650
4-20 mA
90 bar
60
13-36 V DC
Ex II 1 D Ex ia IIIC T135 °C Da, Ex II 1 G Ex ia IIC T4 Ga, Ex I M 1 Ex ia I Ma
Yes
DIN A 43650
4-20 mA
150 bar
100
13-36 V DC
Ex II 1 D Ex ia IIIC T135 °C Da, Ex II 1 G Ex ia IIC T4 Ga, Ex I M 1 Ex ia I Ma
Yes
DIN A 43650
4-20 mA
375 bar
250
13-36 V DC
Ex II 1 D Ex ia IIIC T135 °C Da, Ex II 1 G Ex ia IIC T4 Ga, Ex I M 1 Ex ia I Ma
Yes
DIN A 43650
4-20 mA
600 bar
400
13-36 V DC
DIN A 43650
0-5V
15 bar
10
13-30 V DC
DIN A 43650
0-5V
37.5 bar
25
13-30 V DC
DIN A 43650
0-5V
90 bar
60
13-30 V DC
DIN A 43650
0-5V
150 bar
100
13-30 V DC
DIN A 43650
0-5V
375 bar
250
13-30 V DC
DIN A 43650
0-5V
600 bar
400
13-30 V DC
1M Cable outlet screened
0-5V
15 bar
10
13-30 V DC
1M Cable outlet screened
0-5V
37.5 bar
25
13-30 V DC
1M Cable outlet screened
0-5V
90 bar
60
13-30 V DC
1M Cable outlet screened
0-5V
150 bar
100
13-30 V DC
1M Cable outlet screened
0-5V
375 bar
250
13-30 V DC
1M Cable outlet screened
0-5V
600 bar
400
13-30 V DC
M12
0-5V
15 bar
10
13-30 V DC
M12
0-5V
37.5 bar
25
13-30 V DC
M12
0-5V
90 bar
60
13-30 V DC
M12
0-5V
150 bar
100
13-30 V DC
M12
0-5V
375 bar
250
13-30 V DC
M12
0-5V
600 bar
400
13-30 V DC
1M Cable outlet screened (IP67)
0-5V
15 bar
10
13-30 V DC
1M Cable outlet screened (IP67)
0-5V
37.5 bar
25
13-30 V DC
1M Cable outlet screened (IP67)
0-5V
90 bar
60
13-30 V DC
1M Cable outlet screened (IP67)
0-5V
150 bar
100
13-30 V DC
1M Cable outlet screened (IP67)
0-5V
375 bar
250
13-30 V DC
1M Cable outlet screened (IP67)
0-5V
600 bar
400
13-30 V DC
DIN A 43650
0-10V
15 bar
10
13-30 V DC
DIN A 43650
0-10V
37.5 bar
25
13-30 V DC
DIN A 43650
0-10V
90 bar
60
13-30 V DC
DIN A 43650
0-10V
150 bar
100
13-30 V DC
DIN A 43650
0-10V
375 bar
250
13-30 V DC
DIN A 43650
0-10V
600 bar
400
13-30 V DC
1M Cable outlet screened
0-10V
15 bar
10
13-30 V DC
1M Cable outlet screened
0-10V
37.5 bar
25
13-30 V DC
1M Cable outlet screened
0-10V
90 bar
60
13-30 V DC
1M Cable outlet screened
0-10V
150 bar
100
13-30 V DC
1M Cable outlet screened
0-10V
375 bar
250
13-30 V DC
1M Cable outlet screened
0-10V
600 bar
400
13-30 V DC
M12
0-10V
15 bar
10
13-30 V DC
M12
0-10V
37.5 bar
25
13-30 V DC
M12
0-10V
90 bar
60
13-30 V DC
M12
0-10V
150 bar
100
13-30 V DC
M12
0-10V
375 bar
250
13-30 V DC
M12
0-10V
600 bar
400
13-30 V DC
1M Cable outlet screened (IP67)
0-10V
15 bar
10
13-30 V DC
1M Cable outlet screened (IP67)
0-10V
37.5 bar
25
13-30 V DC
1M Cable outlet screened (IP67)
0-10V
90 bar
60
13-30 V DC
1M Cable outlet screened (IP67)
0-10V
150 bar
100
13-30 V DC
1M Cable outlet screened (IP67)
0-10V
375 bar
250
13-30 V DC
1M Cable outlet screened (IP67)
0-10V
600 bar
400
13-30 V DC
